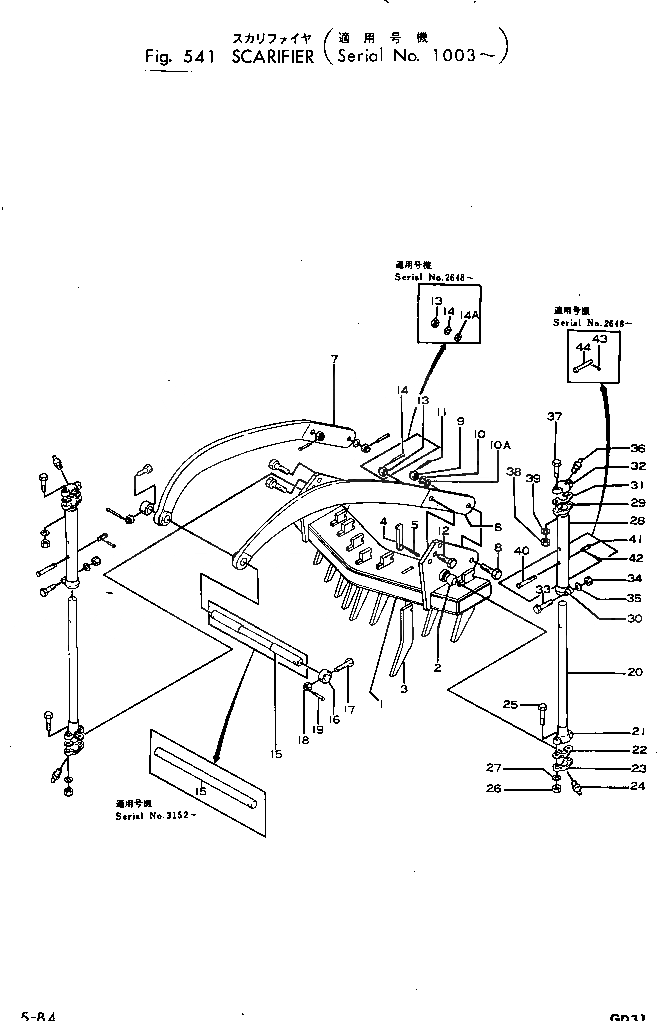

Запчасти scarifier грейдеры gd31-3h s/n 1501-up Komatsu
|
|1 |
233-70-13004 |
SCARIFIER ASS'Y
|
|
|1 |
233-70-13003 |
SCARIFIER ASS'Y
|
|
|1 |
233-70-13002 |
SCARIFIER ASS'Y
|
|
|1 |
233-70-13001 |
SCARIFIER ASS'Y
|
|
|1 |
233-70-13002 |
SCARIFIER ASS'Y
|
|
|1 |
233-70-13001 |
SCARIFIER ASS'Y
|
|
1 |
233-70-13110 |
BODY
|
|
2 |
232-70-13120 |
STUD
|
|
3 |
09271-00045 |
TOOTH
|
|
|3 |
232-70-13130 |
TOOTH
|
|
4 |
232-70-13141 |
WEDGE
|
|
|4 |
232-70-13140 |
WEDGE
|
|
5 |
04050-06050 |
PIN
|
|
6 |
233-70-13151 |
DRAWBAR,L.H.
|
|
|6 |
233-70-13150 |
DRAWBAR,L.H.
|
|
7 |
233-70-13161 |
DRAWBAR,R.H.
|
|
|7 |
233-70-13160 |
DRAWBAR,R.H.
|
|
8 |
232-70-13172 |
BOLT
|
|
|8 |
232-70-13171 |
BOLT
|
|
|8 |
232-70-13170 |
BOLT
|
|
9 |
01580-02722 |
NUT
|
|
|9 |
01590-02730 |
NUT
|
|
|9 |
01510-32728 |
NUT
|
|
10 |
01602-22783 |
WASHER
|
|
|10 |
01640-03045 |
WASHER
|
|
|10 |
01640-23045 |
WASHER
|
|
10A |
01640-23045 |
WASHER
|
|
11 |
04050-05050 |
PIN
|
|
12 |
01010-62490 |
BOLT
|
|
|12 |
01012-62495 |
BOLT
|
|
|12 |
01002-32490 |
BOLT
|
|
|12 |
232-70-13180 |
BOLT
|
|
13 |
01580-12419 |
NUT
|
|
|13 |
01590-02427 |
NUT
|
|
|13 |
01510-32426 |
NUT
|
|
14 |
01602-22472 |
WASHER
|
|
|14 |
04050-05050 |
PIN
|
|
14A |
01640-22440 |
WASHER
|
|
15 |
233-70-13191 |
SHAFT
|
|
|15 |
233-70-13190 |
SHAFT
|
|
16 |
233-70-13210 |
COLLAR
|
|
17 |
01011-51400 |
BOLT
|
|
|17 |
01011-31205 |
BOLT
|
|
|17 |
01013-31205 |
BOLT
|
|
|17 |
01001-31205 |
BOLT
|
|
18 |
01598-11415 |
NUT
|
|
|18 |
01598-01214 |
NUT
|
|
|18 |
01590-01215 |
NUT
|
|
|18 |
01510-31214 |
NUT
|
|
19 |
04050-03020 |
PIN
|
|
|19 |
04050-03025 |
PIN
|
|
|20 |
233-70-00042 |
CONNECTING ROD A.
|
|
|20 |
233-70-00041 |
CONNECTING ROD A.
|
|
|20 |
233-70-00040 |
CONNECTING ROD A.
|
|
20 |
233-70-13310 |
ROD
|
|
21 |
232-70-13321 |
JOINT
|
|
|21 |
232-70-13320 |
JOINT
|
|
22 |
232-71-11340 |
SHIM¤ 0.2MM (KIT)
|
|
23 |
232-70-13410 |
CAP
|
|
|23 |
232-71-11330 |
CAP
|
|
24 |
07020-00000 |
FITTING
|
|
25 |
01010-51665 |
BOLT
|
|
|25 |
01000-31665 |
BOLT
|
|
26 |
01580-11613 |
NUT
|
|
|26 |
01500-31613 |
NUT
|
|
|28 |
01602-21648 |
WASHER
|
|
|28 |
233-70-00051 |
CONNECTING ROD A.,L.H.
|
|
|28 |
233-70-00061 |
CONNECTING ROD A.,R.H.
|
|
|28 |
233-70-00050 |
CONNECTING ROD A.,L.H.
|
|
|28 |
233-70-00060 |
CONNECTING ROD A.,R.H.
|
|
|28 |
232-70-00112 |
CONNECTING ROD A.
|
|
|28 |
233-70-00050 |
CONNECTING ROD A.,L.H.
|
|
|28 |
233-70-00060 |
CONNECTING ROD A.,R.H.
|
|
|28 |
232-70-00112 |
CONNECTING ROD A.
|
|
28 |
233-70-13330 |
ROD,L.H.
|
|
|28 |
232-70-13333 |
ROD,L.H.
|
|
|28 |
233-70-13330 |
ROD,L.H.
|
|
|28 |
232-70-13333 |
ROD,L.H.
|
|
|28 |
233-70-13320 |
ROD,R.H.
|
|
|28 |
233-70-13320 |
ROD,R.H.
|
|
29 |
232-70-13342 |
BALL
|
|
|29 |
232-70-13341 |
BALL
|
|
30 |
232-70-13350 |
CLAMP
|
|
|30 |
232-70-13350 |
CLAMP
|
|
31 |
232-71-11340 |
SHIM¤ 0.2MM (KIT)
|
|
32 |
232-71-11330 |
CAP
|
|
|32 |
232-71-12130 |
CAP
|
|
|32 |
232-71-11330 |
CAP
|
|
33 |
01010-51680 |
BOLT
|
|
|33 |
01000-31680 |
BOLT
|
|
34 |
01580-01613 |
NUT
|
|
|34 |
01500-31613 |
NUT
|
|
35 |
01602-11648 |
WASHER
|
|
|35 |
01602-01648 |
WASHER
|
|
36 |
07020-00000 |
FITTING
|
|
37 |
01010-51665 |
BOLT
|
|
|37 |
01000-31665 |
BOLT
|
|
38 |
01580-11613 |
NUT
|
|
|38 |
01500-31613 |
NUT
|
|
39 |
01602-21648 |
WASHER
|
|
|39 |
01602-11648 |
WASHER
|
|
|40 |
232-70-00120 |
PIN ASS'Y
|
|
40 |
232-70-13360 |
PIN
|
|
41 |
232-70-13370 |
PIN
|
|
42 |
04402-00522 |
RIVET
|
|
43 |
232-70-13440 |
PIN
|
|
44 |
232-70-13361 |
PIN
|
